引張試験機 / Titan

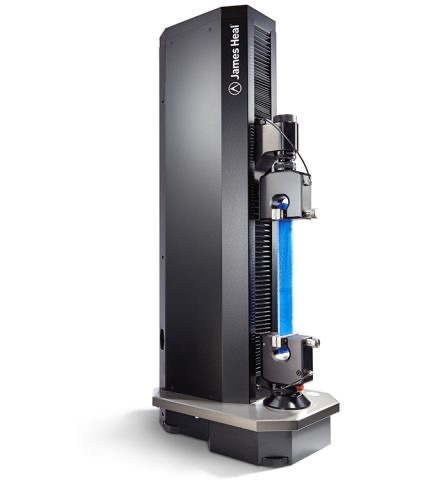

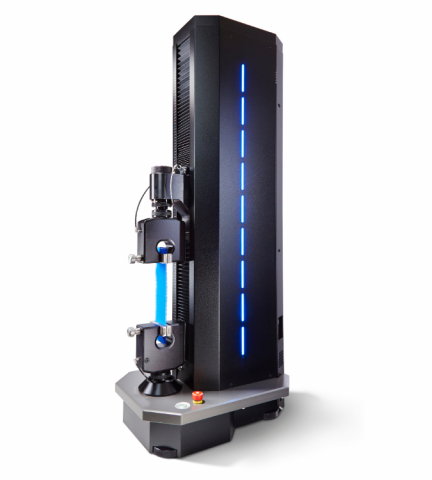

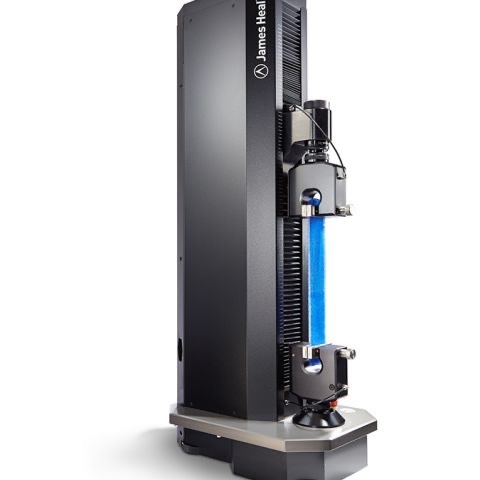

Titan


Titan 5
Universal Testing Machine with TestWise

引張試験機

Titan
Download brochure

資料をご希望の方は、
DOWNLOAD BROCHUREをクリック下さい。
ダウンロードサイトを送付させていただきます。

製品概要/引張試験機

TestWise™ソフトウェア搭載万能試験機。容量5 kN、10 kN、25 kNのモデルがあります。アパレル、不織布、その他の非繊維材料を含む多様なアプリケーションの試験に適した万能強度試験機です。

新しいタイタン10とタイタン25モデルが利用可能になりました。

特徴/引張試験機



交換可能なツール

ロードセルと広範な工具不要の試験片グリップは、タイタン5、タイタン10、タイタン25間で交換可能です。

試験所は、より広範な試験を実施し、より広範な試験タイプについてより多くの規格に準拠することができます。

ハンドヘルドコントローラー

手動試験を向上させるハンドヘルド・コントローラーで、大きさの異なる試料や不規則な試料を把持する場合に便利。

Titan



TestWise™（テストワイズ

高度なソフトウェアをシンプルにし、より迅速でスマートな検査を実現。TechSmart™ Titanをご契約のお客様は、毎年ソフトウェアをアップグレードできます。

機能には、あらかじめロードされた試験パラメータ、規格を検索するためのフィルターやお気に入り、PDFやExcelへのエクスポートが含まれます。トレーニングは最低限で済みます。

規格

500以上の規格や小売業者の試験方法があらかじめ収録されており、ユーザーがカスタマイズすることができます。

Titan
Titan
動画
追加情報

タイタンは、引張・圧縮試験用の万能試験機で、精度、効率、使いやすさを追求して設計されています。引張試験は、材料が耐えられる最大荷重を把握し、決定するために使用されます。サンプルは破断するまで制御された張力を受けます。タイタンで測定できる特性の例としては、極限引張強さ、破断強さ、最大伸び、面積減少などがあります。

タイタンは、以下を含む様々なアプリケーションの試験が可能です：

糸

生地

縫い目

靴

ロープ

ストラップ

Titan10はデュアルカラム試験機でもあり、引張、圧縮、伸張・回復、引裂き、剥離、接着剥離などのあらゆる用途で、より大きなサンプルを試験することができます。垂直方向の試験スペースは1200mm、カラム間のスペースは460mmです。

タイタンは、オペレーターがハンドヘルドコントローラー、SMARTボタン、または画面上で装置を手動で制御できる柔軟性を備えています。ハンドヘルドコントローラーを使用すれば、「装置で」制御できるので、試料の装填が楽に行えます。これは、サイズが可変または不規則な試料の位置決めや把持を行う場合に特に便利です。

Material / End use　　試材/用途/引張試験機

特殊繊維、医療、安全服他
特殊繊維、医療、安全服他
不織布
不織布
アウトドアウェア
アウトドアウェア
布地
布地
自動車内装
自動車内装
シューズ
シューズ
バッグ
バッグ
Yarns
糸
Textiles
テキスタイル
ミリタリーテキスタイル
ミリタリーテキスタイル
個人用保護具（PPE）
個人用保護具（PPE）

技術データ/引張試験機

据付場所
机上

サイズ


Titan5
高さ
133.9cm

幅
40.0cm

奥行き
56.8cm

重量
82kg

電源、消費電力

100/200V
単相1.0A 60W
圧縮空気
圧力

7-10 bar,700-1000 kPas
100-145 psi


容量

17 L/分


フィルター

5 ミクロンあるいは
オイルと水分を除去できるもの


エアレギュレーター

不要

コンピューター仕様
OS

OS Windows® 8, Windows® 7, Windows® 10


HDD

Minimum 250GB


PORTS

At least 3 free
USB 2.0 ports if using
the Hand Held Controller

テストの種類/引張試験機

各国の関連規格/引張試験機

AS

AS 2001.2.10-1986

AS 2001.2.21-1986

AS 2001.2.22-2006

AS 2001.2.3.1-2001


AS 2001.2.3.2-2001




ASTM

ASTM D3787-1

ASTM D1578-93 (2016)

ASTM D1682-64 (1975)

ASTM D1683-11a

ASTM D1876-08 (2015)

ASTM D1894-14

ASTM D1938-08ASTM D2061-07

ASTM D2207-00 (2010)
ASTM D2208-00 (2010)ASTM D2209-00 (2010)ASTM D2211-00 (2010)

ASTM D2212-00 (2010)
ASTM D2256-10 (2015)ASTM D2261-13

ASTM D2262-83


ASTM D2724-07 (2015)
ASTM D3167-10ASTM D3354-11ASTM D3759M-05 (2011)

ASTM D4034-92
ASTM D434-95

ASTM D4533-11

ASTM D4632-08

ASTM D4704-12
ASTM D4830-06ASTM D4831-00
(2010)		ASTM D4833-07

ASTM D4846-96
(2004)
ASTM D4851-07
(2015)

ASTM D4912-07

ASTM D4964-96
(2016)

ASTM D5034-09
(2013)
ASTM D5035-11
(2015)		ASTM D5169-98
(2010)		ASTM D5170-98
(2010)

ASTM D5587-15
ASTM D5733-99ASTM D5735-95
(2001)		ASTM D5748-07

ASTM D5822-08
ASTM D5884-04a (2010)ASTM D6077-10

ASTM D6241-04 (2009)


ASTM D6479-12
ASTM D6614-07 (2015)ASTM D6636-01
(2011)		ASTM D6775-02 (2007)

ASTM D6797-15
ASTM D7005-03 (2008)ASTM D7142-05ASTM D7506-12

ASTM D751-06
ASTM D751-06
(Section 32)		ASTM F1917-2012

ASTM F963-11
(Tension Test for Seams)


ASTM D751-06
ASTM D751-06
(Section 32)		ASTM F1917-2012

ASTM F963-11
(Tension Test for Seams)


ASTM D751-06
ASTM D751-06
(Section 32)		ASTM F1917-2012

ASTM F963-11
(Tension Test for Seams)


ASTM F963-11
(Tension Test)



EN ISO
EN ISO 11644:2009
(IUF 470)
EN ISO 13934-1:2013EN ISO 13934-2:2014

EN ISO 13935-1:1999


EN ISO 13935-1:2014
EN ISO 13935-2:1999EN ISO 13935-2:2014

EN ISO 13935/6-2


EN ISO 13936-1:2004
EN ISO 13936-2:2004EN ISO 13936-3:2007
(Apparel)

N ISO 13936-3:2007
(Upholstery)


EN ISO 13937-2:2000
EN ISO 13937-3:2000EN ISO 13937-4:2000

EN ISO 1421:1998


EN ISO 17695:2005
EN ISO 17708:2003EN ISO 2062:2009

EN ISO 23910:2007
(IUP 44)


EN ISO 2411:2000
EN ISO 3376:2011
(IUP 6)		EN ISO 3377-2:2002
(IUP 8)

EN ISO 3386-1:2015


EN ISO 4674-1:2003

Method A

EN ISO 4674-1:2003

Method B

EN ISO 9073-4:1997

prEN ISO 17698:2013

ISO
ISO 11857:1999
ISO 17696:2004ISO 17697:2003 Method A

ISO 17697:2003 Method B


ISO 17706:2003
ISO 1805:1973ISO 2023:1994 Annex C

ISO 20866:2001


ISO 20872:2001
ISO 20874:2001ISO 29864:2007

ISO 3303:1990 Method A


ISO 3379: 1976ISO 4578:1997

ISO 4637:1979

(BS 903-A27:1986)

ISO 4919:2012


ISO 5081:1977
ISO 5082:1982ISO 6939:1988

ISO 8124-1:2012


ISO 8124-1:2012

(Compression Test)

ISO 8124-1:2012

(Tension Test)

ISO 9073-3:1989

ISO 9073-5:2008

M&S
M&S P12A

M&S P11

M&S P115

M&S P115A


M&S P115B
M&S P115CM&S P115H

M&S P11A


M&S P11B

M&S P11C

M&S P12

M&S P122


M&S P124

M&S P12B

M&S P12C

M&S P13


M&S P13A
M&S P14M&S P141

M&S P14A


M&S P14B
M&S P14CM&S P15 PART 1

M&S P15A


M&S P15B
M&S P35M&S P42

M&S P43


M&S P70
M&S P98


NEXT
NEXT TM16
NEXT TM16aNEXT TM21

NEXT TM21a


NEXT TM25
NEXT TM27NEXT TM36

NEXT TM37


NEXT TM42
NEXT TM45NEXT TM46


WSP
WSP 100.2 (09)
WSP 110.5 (09) A


ADIDAS
adidas® Group 4.10
adidas® Group 4.11adidas® Group 4.12 Version 01

adidas® Group 4.13 Version 02


adidas® Group 4.14
adidas® Group 4.15adidas® Group 4.27 Version 03

adidas® Group ST-05 (07.06.11)


adidas® Group ST-07



ARCADIA
Arcadia AG29 (07.12)
Arcadia AG30 (07.12)Arcadia AG31 Part(i) (07.12)

Arcadia AG36 (07.12)


Arcadia AG37 (07.12)
Arcadia AG38 (07.12)Arcadia AG39 (07.12)


SAC
FZ/T 70005-2006 - 7.1.1
FZ/T 70005-2006 - 7.1.2FZ/T 70006-2004 - 8.2.1 and 8.4

FZ/T 70006-2004 - 8.2.2


FZ/T 70006-2004 - 8.3.1.1
FZ/T 70006-2004 - 8.3.1.2FZ/T 70006-2004 - 8.3.2.1

FZ/T 70006-2004 - 8.3.2.2


FZ/T 80007.1-2006
FZ/T 81004-2003FZ/T 81006-2007

FZ/T 81007-2012


FZ/T 81008-2004
FZ/T 81010-2009

GB 6675.2-2014

(Compression Test)

GB 6675.2-2014

(Tension Test for Seams)


GB 6675.2-2014

(Tension Test)

GB/T 14272-2002GB/T 18132-2002

GB/T 19976-2005


GB/T 2660-2008
GB/T 2662-2008B/T 2664-2009

GB/T 2665-2009


GB/T 2666-2009 4.4.10

& Annex B-T

GB/T 2666-2009 4.4.11

& Annex C-T

GB/T 3916-2013

GB/T 3923.1-2013


GB/T 3923.2-2013
QB/T 2711-2005SC/T 4022-2007


CEN
EN 12311-1:1999
EN 12332-1:1998EN 12773:1999

EN 13514:2001


EN 13522:2001
EN 13571:2001

EN 13572:2001

Method A

N 13572:2001

Method B


EN 14410:2003
EN 1464:2010EN 14704-1

EN 14704-2 Method A


EN 14704-3 Method A
EN 15598:2008EN 1875-3:1997

EN 29073-3:1992


EN 388:2016 -

Puncture Resistance (6.4)

EN 388:2016 -

Tear Resistance (6.3)

EN 71-1

(Compression Test: 110N)

EN 71-1 (Seam Test)


EN 71-1 (Tension Test)



SABS
SABS SM 637:2000



AATCC
AATCC 136-2009
AATCC/ASTM TS-010
AATCC/ASTM TS-015


DECATHLON
DS-275/B

DS-275/C

DS-275/D


BS
BS 1932-2:1989

BS 2543:1995

BS 2576:1986

BS 3084:2006


BS 3144:1968 -

Ball Burst Test

BS 3320:1988 (1995)
BS 3424 Part 33 Method 36

BS 3424:Part 4:1982 Method 6


BS 3424:Part 5:1982

Method 7A

BS 3424:Part 5:1982

Method 7B

BS 3424:Part 5:1982

Method 7C

BS 3424:Part 6:1982


BS 3424:Part 7:1982
BS 4162:1983
BS 4303:1968

BS 4952:1992


BS 5131-3.1:1991
BS 5131-5.11:1981



EN 14704-3 Method A
BS 5131-5.13:1980
BS 7907:2007 (Annex B)

BS 8510:2009 (Section 10)

CFR

16 CFR 1500.51-53

Tension Test




DUPONT
DUPONT TTM 076 (2000)



GAP INC
GAP INC S1023
(05/12/09)
GAP INC S1027
GAP INC S1028

GAP INC S1033
(November 2013)


GAP INC S1034
GAP INC S1064
(June 2015)


H&M
H&M TM DS:12
H&M TM DS:13


INEN
INEN 1061:1983
INEN 561:1981


JANTZEN
Jantzen Test Method 3



JTA
JTA ST 2012 Compression Test
JTA ST 2012 Tension Test


LS&CO
LS&CO METHOD 11 (IP Units)



LTD
LTD 03 (01/30/2015)
LTD 06 (05/27/10)
LTD 07 (05/27/10)

LTD 16 (05/27/10)


LTD 18 (05/27/10)
LTD 24 (05/27/10)
LTD 26 (05/27/10)

LTD 27 (05/27/10)


LTD 81

(based on 16 CFR 1500.53)

LTD 84 Part 1 (04/12/2016)
LTD 84 Part 2 (04/12/2016)


NIKE

NIKE DRAFT -
Stretch & Elastic Properties
Part 1

NIKE DRAFT -
Stretch & Elastic Properties
Part 2

NIKE TEST G76 for Binding Tape

NIKE TEST G76 for Cables


NIKE TEST G76

for Elastic Gore

NIKE TEST G76

for Fabrics

NIKE TEST G76

for Genuine Leathers

NIKE TEST G76

for Insole Boards


NIKE TEST G76

for Knitted Mesh

NIKE TEST G76

for Shoe Laces

NIKE TEST G76

for Synthetic Leathers

NIKE TEST G76

for Threads


NIKE TEST G76

for Webbings

NIKE TEST G76

for Yarns

NIKE TEST G77 - Textile


PSTC

PSTC-131




RENAULT

Renault D41 1015/--E




SATRA

SATRA PM117

SATRA TM29

SATRA TM30: 1995


SIS

SIS 25 12 31 - 1970




TEMA

TEMA ELASTICITY FT-07

Method 2




TRIUMPH

Triumph TP-22




AENOR

UNE 40902:2008




UNI

UNI 10606:2009

UNI 4818-11:1992

UNI 4818-7:1992


DBA

DBA RMQT-OI/020-035

Rev 01




EDANA

NIKE TEST G76




PACIFIC

BRANDS

PB-001

PB-002

PB-003

PB-004


PB-021

PB-027

PB-028


関連商品/引張試験機

引張試験機

Ttan 25
引張試験機

引張試験機

Ttan 10
引張試験機

引張試験機

Ttan 5
引張試験機

摩耗試験機

Martindale
摩耗試験機

空気圧破裂試験機

TruBurst
空気圧破裂試験機

引裂試験機

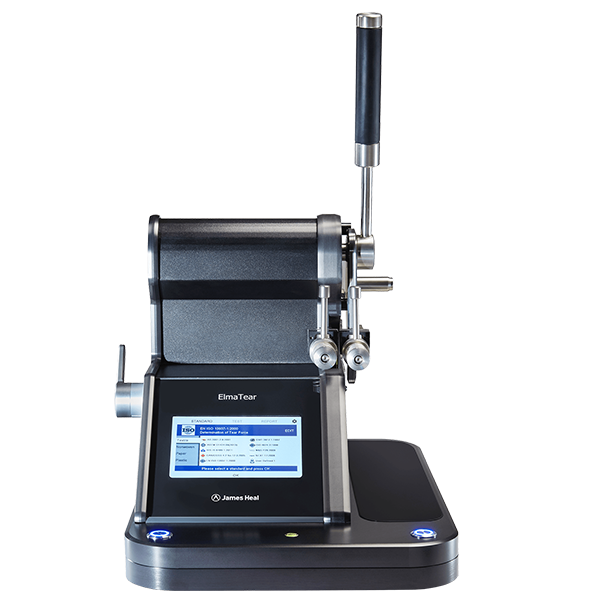

ElmaTear
引裂試験機

燃焼試験機

FlexiBurn
燃焼試験機

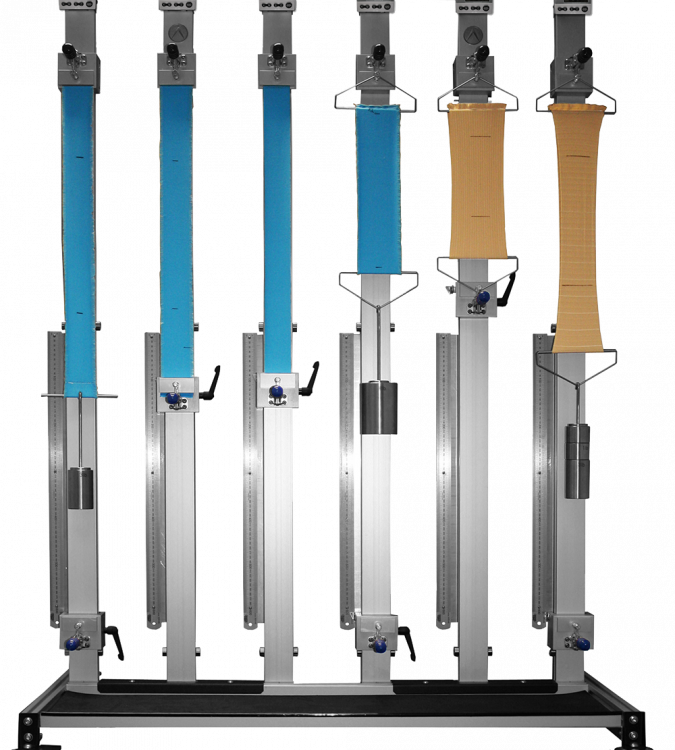

伸長回復試験
