製品概要/引張試験機

TestWise™ソフトウェア搭載万能試験機。容量5kN、10kN、25kNのモデルがあります。アパレル、不織布、その他の非繊維材料を含む多様な用途の試験に適した引張試験機

特徴/引張試験機



より強力に、より正確に

Titan 10とTitan 25は、幅広い規格の引張・圧縮試験を可能にし、さまざまな繊維試験のニーズに対応します。

追加情報

繊維試験技術の最新の進歩を取り入れたインストロンの新しいデュアルコラム万能試験機Titanは、10 kNと25 kNの両方の容量で提供され、汎用性と容易な操作を保証します。


TestWise™ソフトウェアを原動力として、Titanシリーズは、繊維製品の総合的な引張・圧縮強度評価を実施するための比類のないパワー、精度、正確さを保証します。TitanとTestWise™には、750を超える標準規格とメソッドがあらかじめ搭載されており、さらに互換性のあるツールも幅広く取り揃えています。


Titan 10とTitan 25の両モデルの特徴をご覧ください。

引張試験機

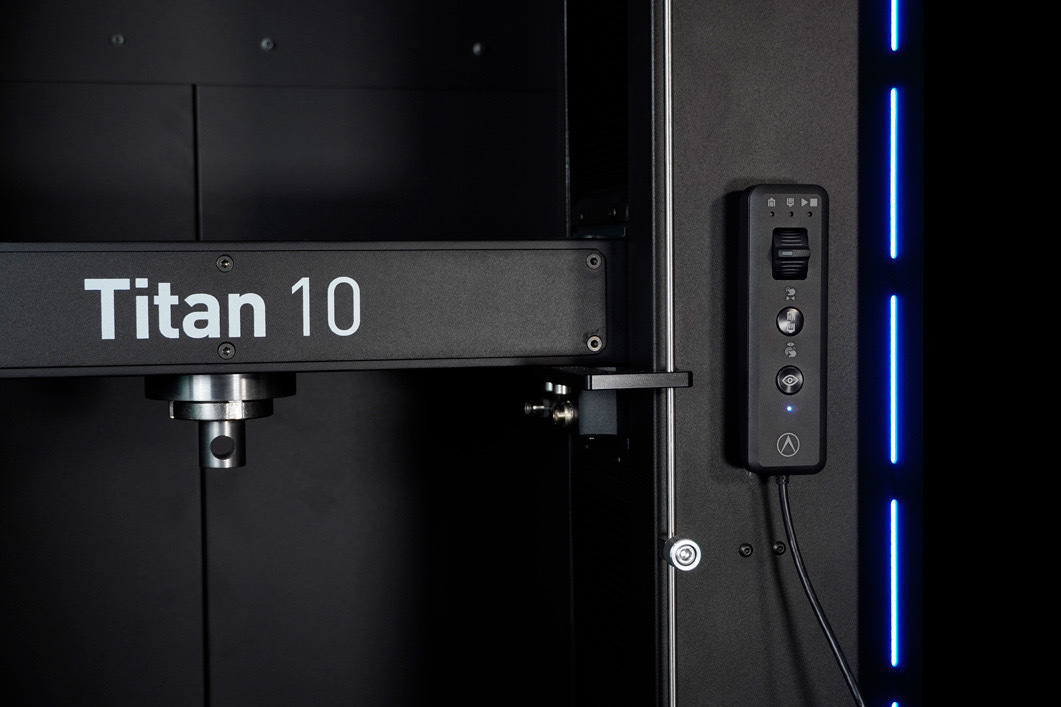

容易なコントロール


手動試験の向上

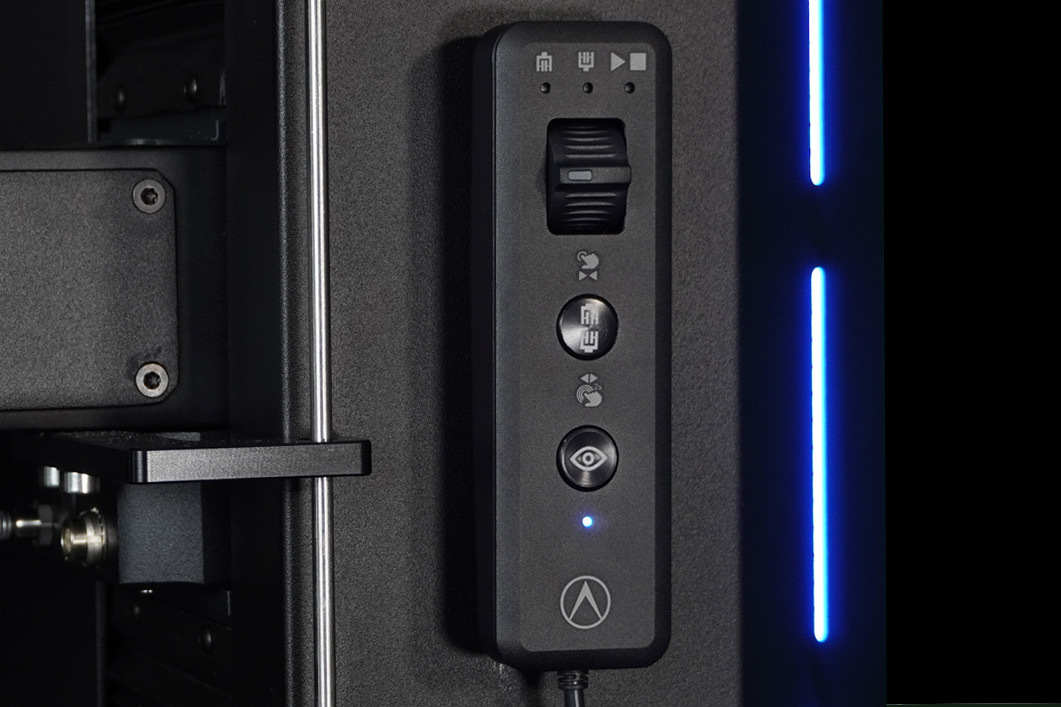

Titan 10およびTitan 25モデルは、オプションのハンドヘルドコントローラーを装備しており、試験中の手動制御を強化することができます。また、フットペダルやTestWiseソフトウェアを使用して制御することもできます。

引張試験機
引張試験機

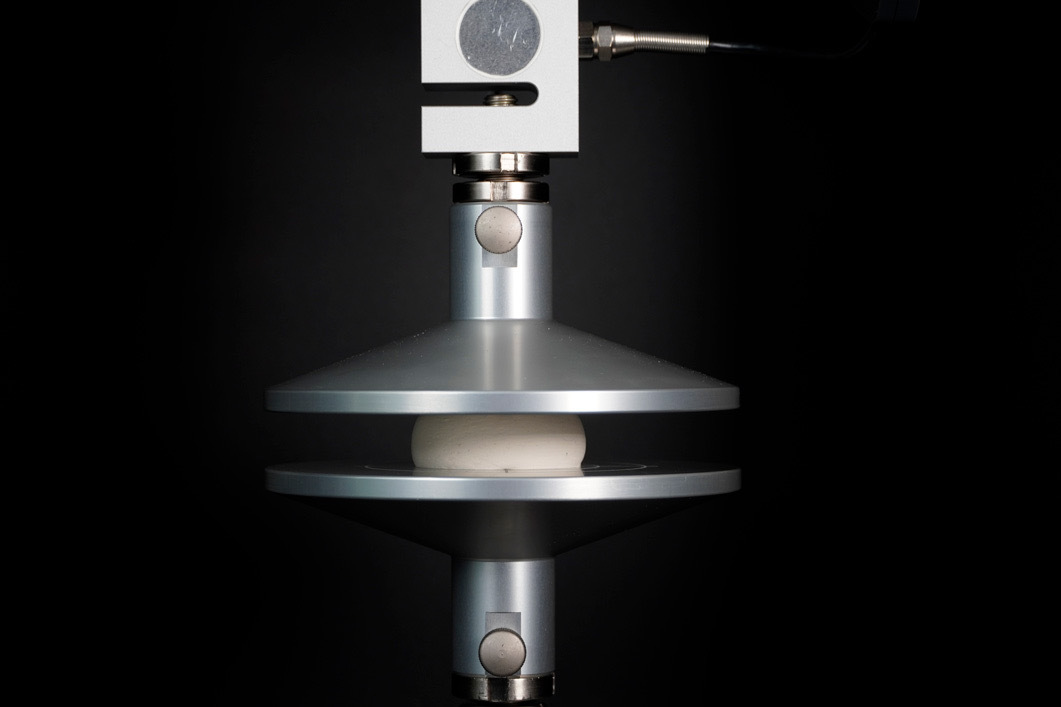

交換可能なツール


交換可能なツール

工具不要の豊富なアクセサリ

この汎用性の高いデュアルカラム装置は、幅広い引張・圧縮試験において、より大きな試験片での試験を可能にします。

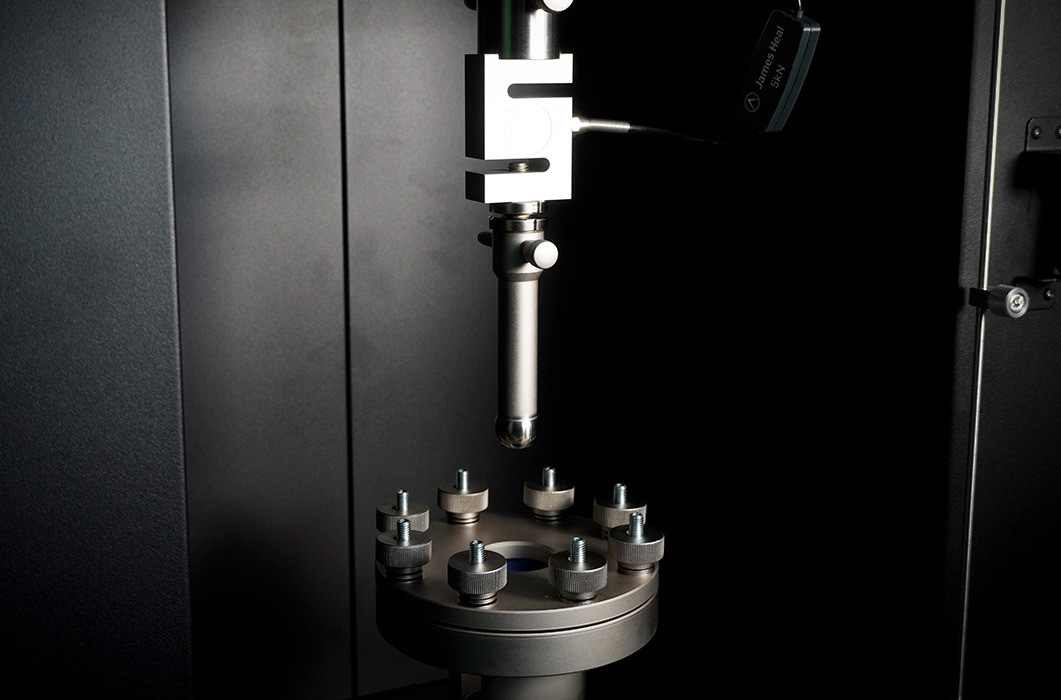

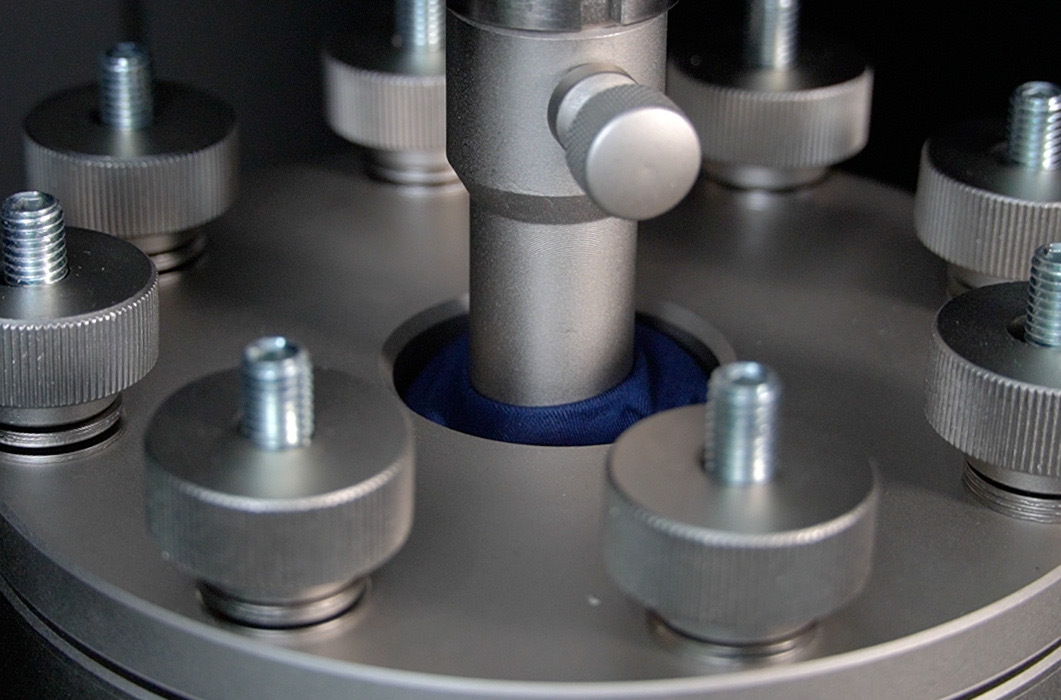

豊富なツールフリー試験片グリップは、独自のピンとポストの接続システムにより、タイタン5、タイタン10、タイタン25間で交換可能です。100Nから25kNまでのロードセルにより、試験室は最大限の柔軟性と投資回収率を得ることができます。

引張試験機
引張試験機

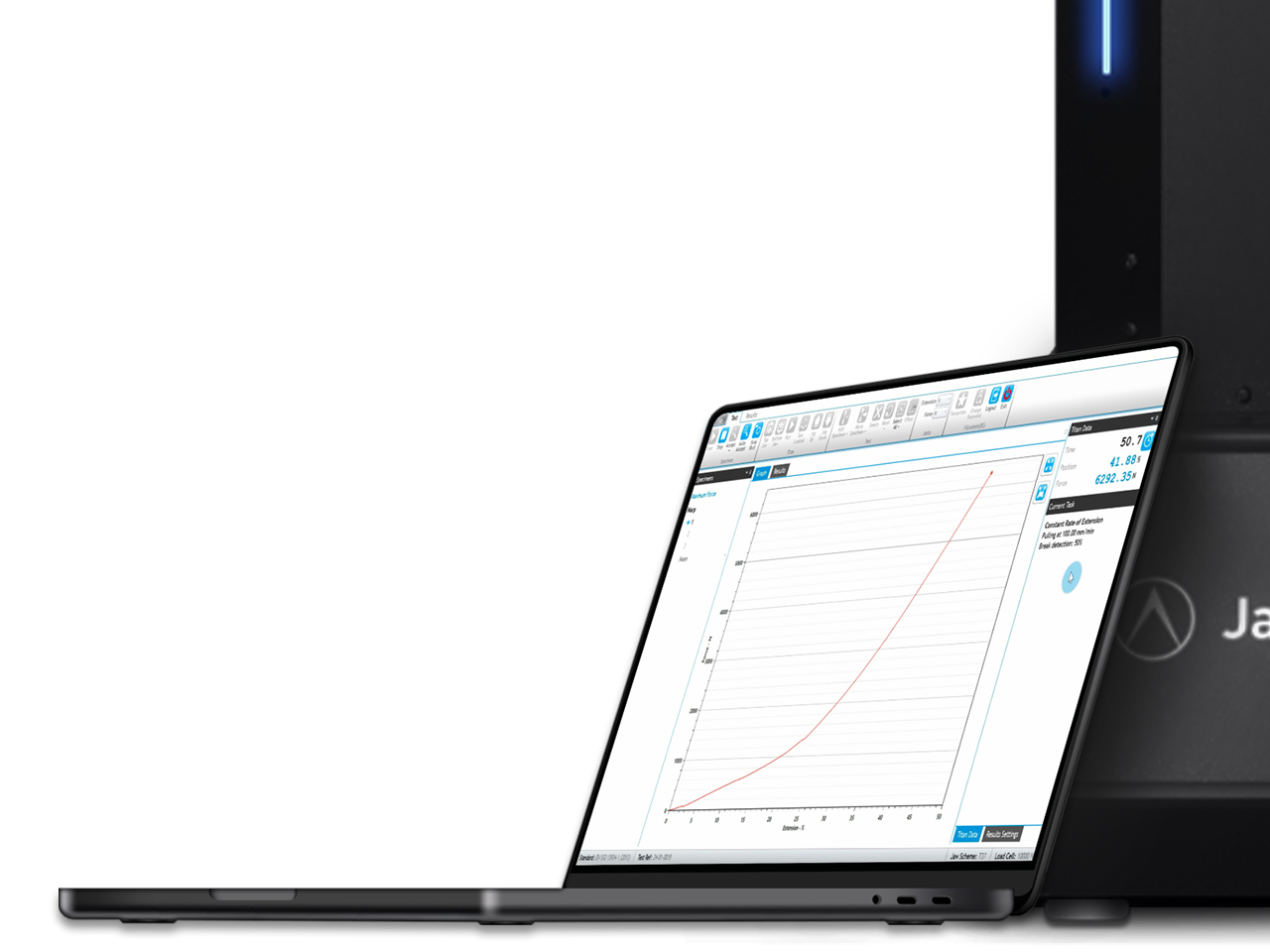

テストワイズ


高度なテスト・ソフトウェア

より速く、よりスマートなテストのために、物事をシンプルに保つ高度なテストソフトウェア。


テストワイズの特徴

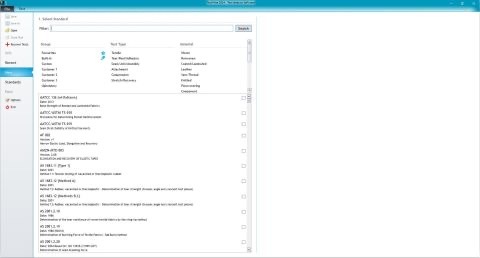

750を超える標準規格と小売業者のメソッドがプリロードされています。

テストを素早く選択するためのフィルターとお気に入り機能

プリロードされた試験パラメータ

データをPDFやExcelにエクスポート

最小限のユーザー・トレーニング

Titan
Titan
シンプルさと効率性


ユーザー中心の設計

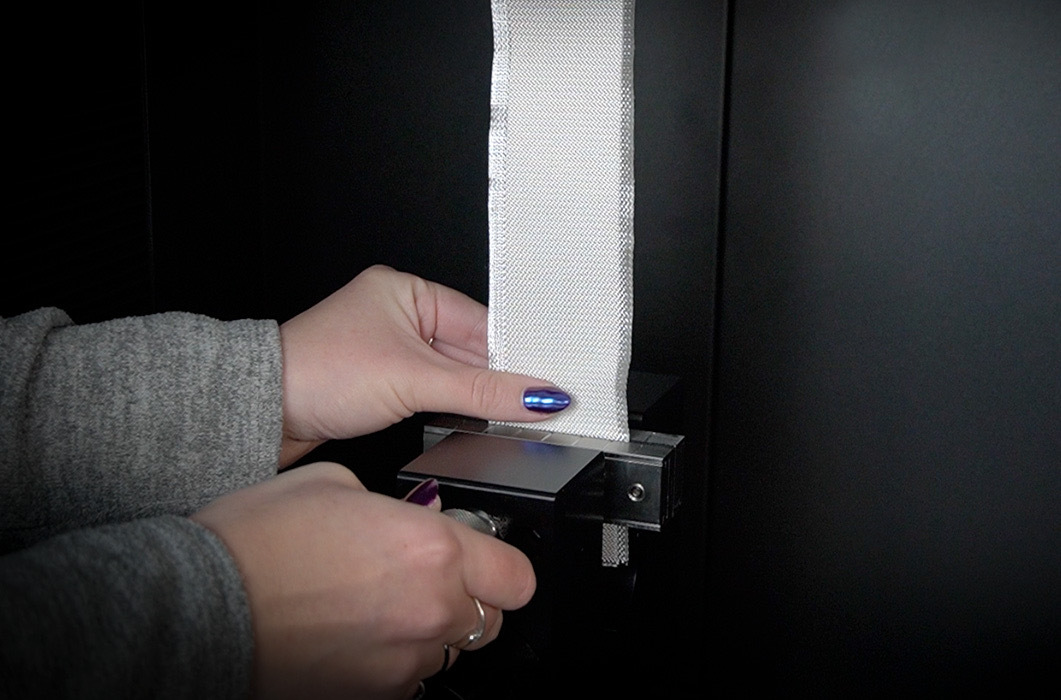

ジョーや他のグリップの交換は工具不要で、Titan 10とTitan 25は同様にシンプルで効率的な操作性を保ちます。


グリップまたは空気圧式グリップに荷重をかけると、ジョーに非常に軽い初期圧力がかかり、試料を保持するのに十分でありながら、ユーザーにとって安全です。


TestWiseソフトウェアは、選択した試験のパラメータを自動的に設定するため、セットアップ時間が短縮され、ユーザーによるミスがなくなります。

引張試験機
引張試験機
規格


プリロードされた規格と試験方法

TitanとTestWiseは、国内外の様々な試験規格と小売方法に基づいて開発されています。


TestWiseには、750を超える規格と試験方法がプリロードされており、ユーザーはさらにカスタマイズして保存することができます。

Titan
Titan

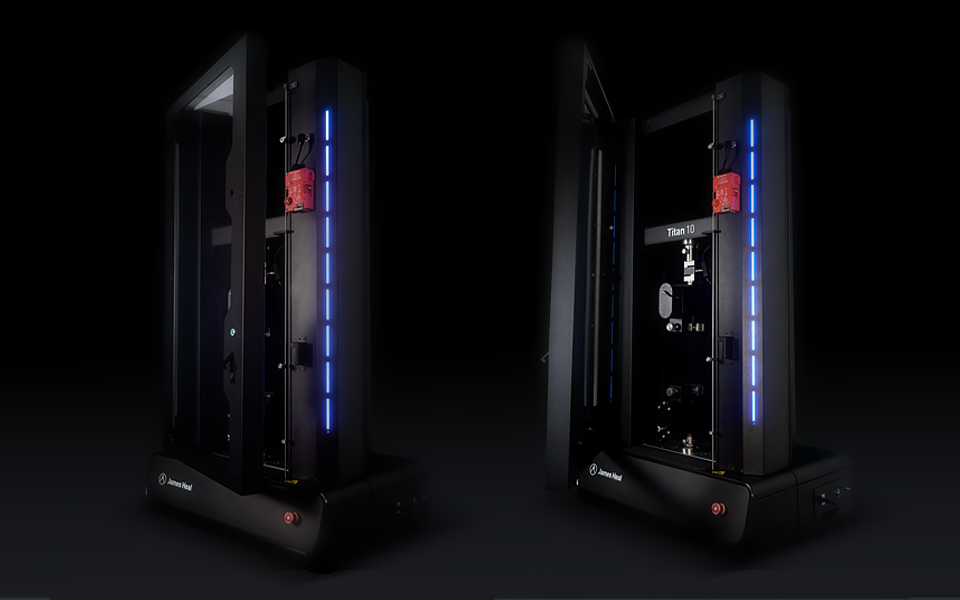

安全ガード


オペレータの安全衛生

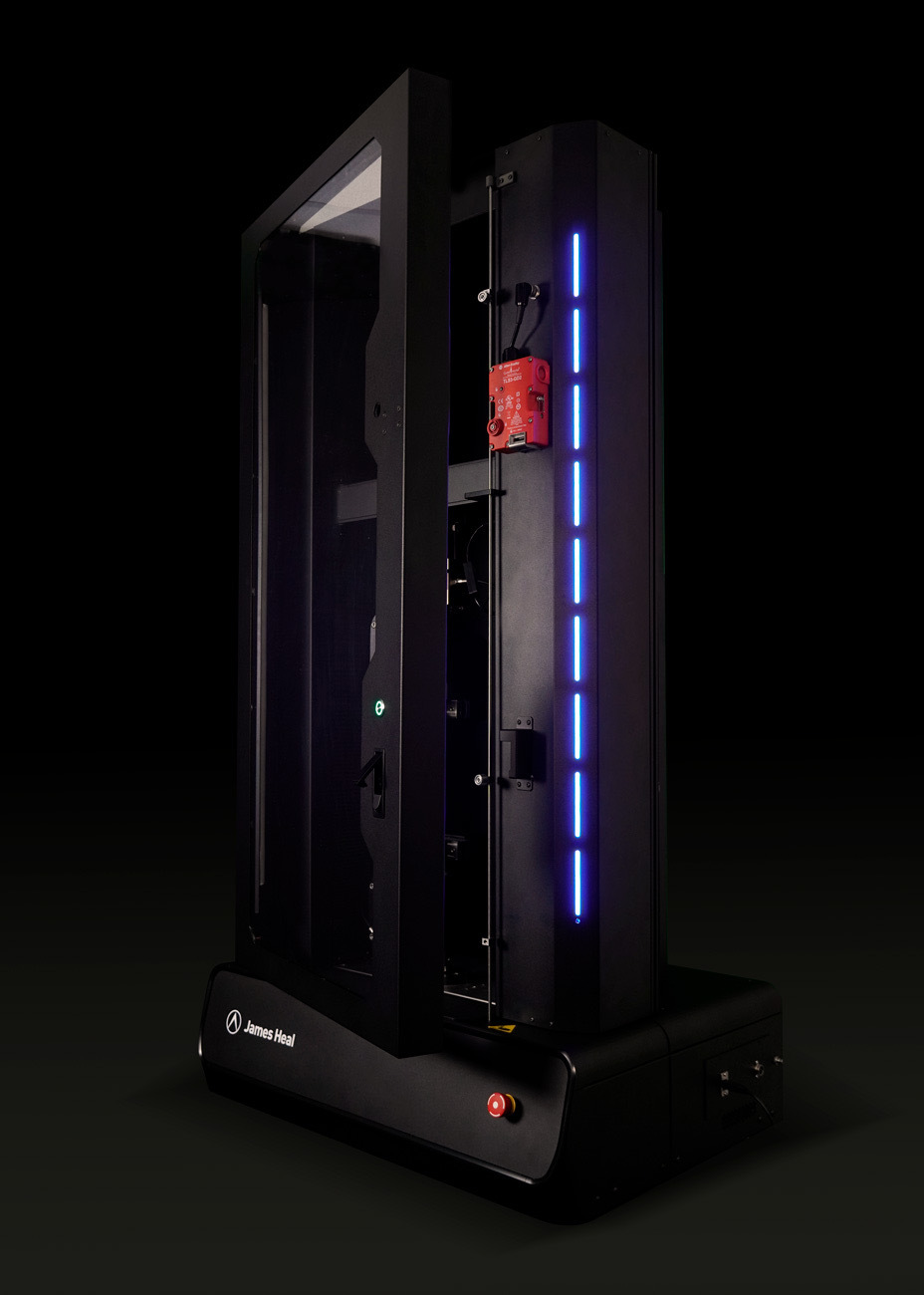

インストロンのツインコラム型万能材料試験機(10 kNおよび25 kN)には、試験中にオペレータが試験エリアに立ち入ることを防止するための安全ガードを標準装備することができます。これらの安全ガードは、ポリカーボネートパネルを組み込んだ堅牢な金属製フレームを備えており、オペレータが外部から試験エリアを見渡せるようになっています。ヒンジ式ドアには、スイッチで作動するインターロック機構が装備されており、開いた状態ではシステムの作動を防止します。


ツインコラム試験スタンド用ガードは、新しい機器に付属しており、当社の工場で試験機にあらかじめ取り付けられています。


シングルコラムテストスタンド用のガードは、完全な安定性を確保するために、作業台に固定するための位置決め穴が用意された堅牢な金属製プラットフォーム上に提供されます。


安全ガードは、BS EN ISO 12100:2010、BS EN ISO 14120:2015、BS EN ISO 14119:2013、BS EN ISO 13855:2010、BS EN ISO 13857:2008、BS EN ISO 13849-1:2015を含む、機械指令2006/42/ECのいくつかの整合規格に準拠したCEマーキングと適合宣言書付きで提供されます。


お客様のアプリケーションのリスクアセスメントにより、脱出防止も必要であると判断された場合、当社のエンジニアはお客様のニーズを満たすカスタム設計を提供することができます。

引張試験機
引張試験機

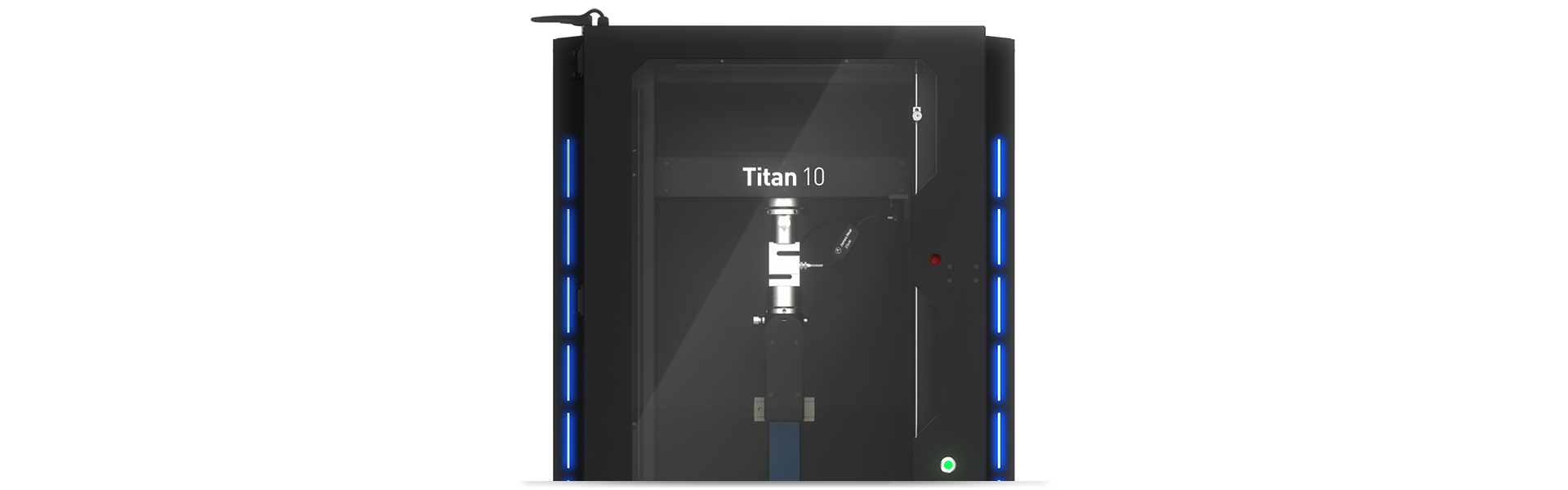

Integrated safety guard 一体型安全ガード

引張試験機



一体型安全ガード

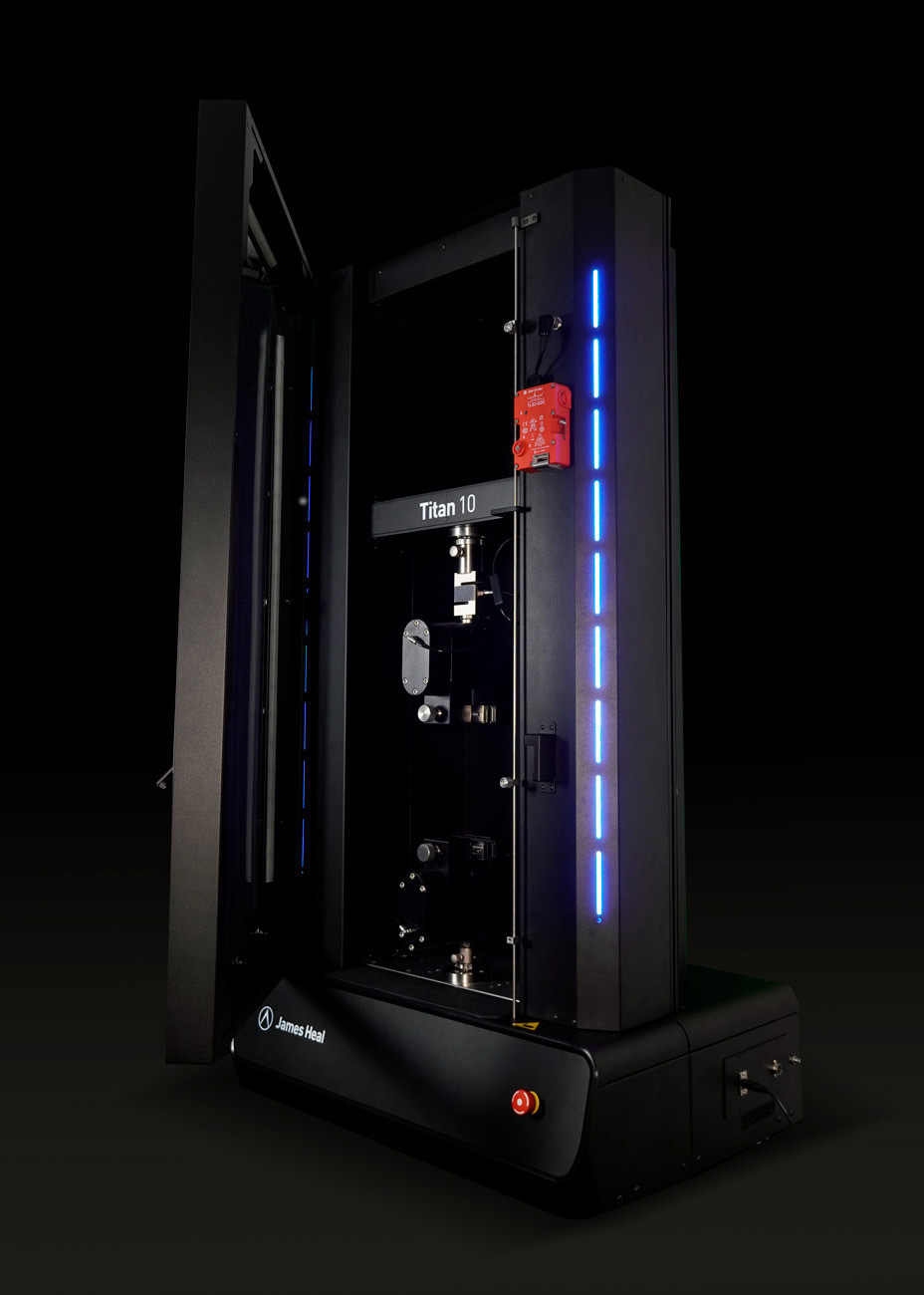

オペレータの安全性を高めるため、タイタン10とタイタン25は、大容量試験中の保護のため、前面ヒンジドアとバックガードを内蔵しています。

試験用途

タイタン10は、精度、安全性、使いやすさを追求した万能試験機です。

万能強度試験は、多くの種類の引張・圧縮試験、試験片を引張強さで引っ張る試験、試験片を圧縮する試験をカバーします。タイタン10は、圧縮と引張の試験法においてさらに200以上の規格を実施し、合計750以上の繊維関連試験をカバーします。

タイタン10は、以下を含む様々なアプリケーションの試験が可能です:

不織布

ニットおよび織物

縫い目

付属品の安全性

ヤーン

ストラップ

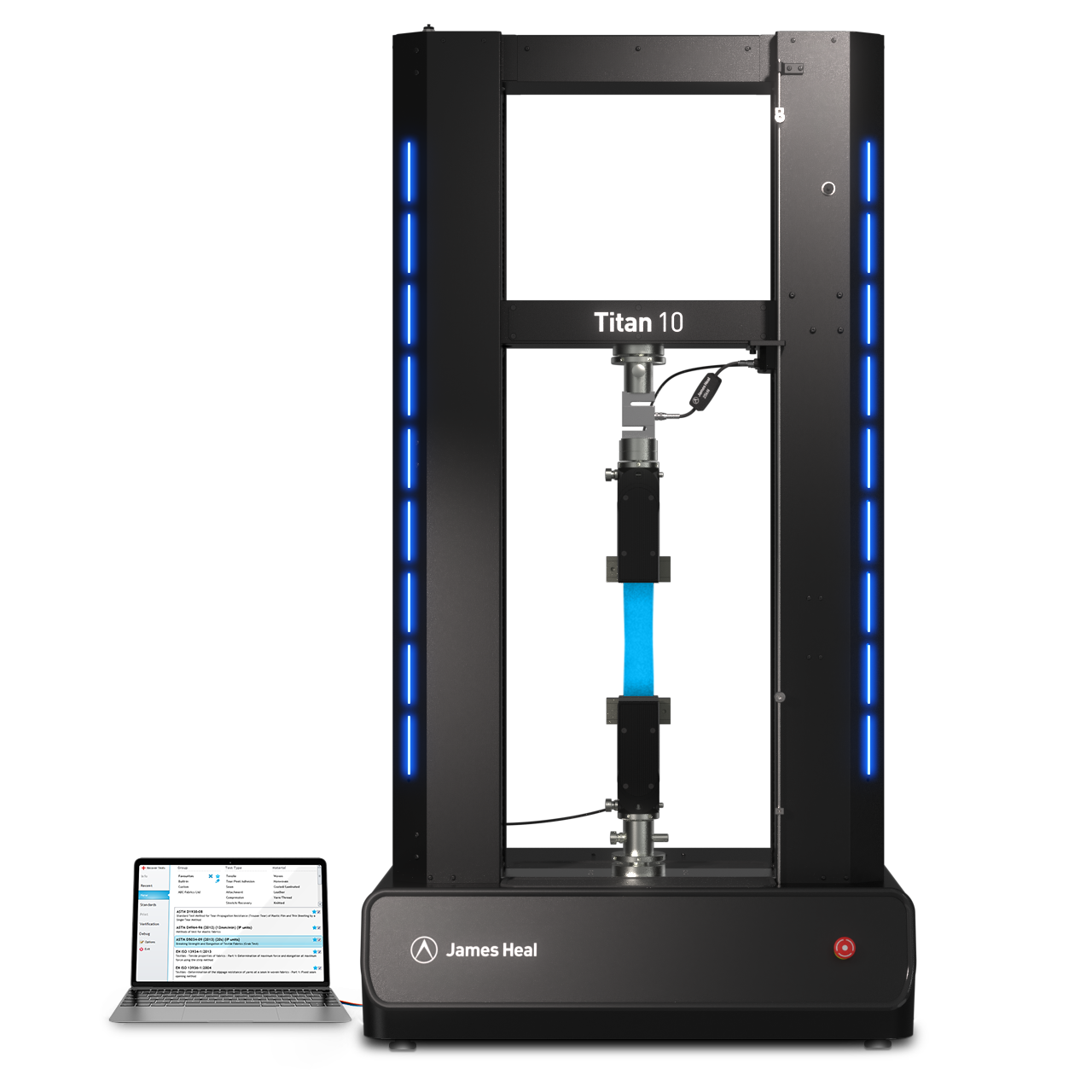

タイタン10はデュアルカラムの試験機であるため、引張、圧縮、伸張・回復、引裂、剥離、接着剥離などのあらゆる用途において、より大きなサンプルを試験することができます。垂直方向の試験スペースは1200 mm、カラム間のスペースは460 mmです。

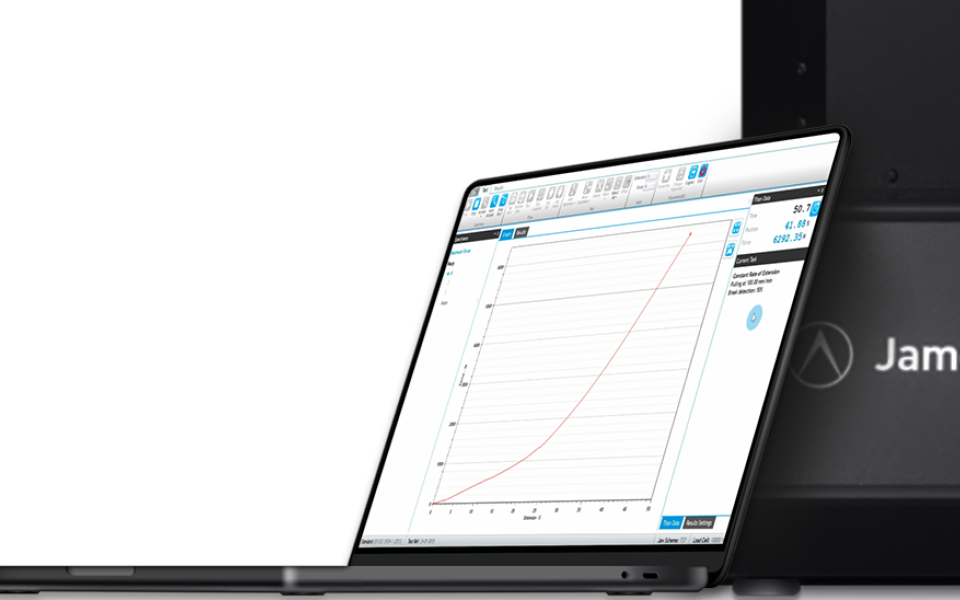

テストワイズ


高度なソフトウェアをシンプルに

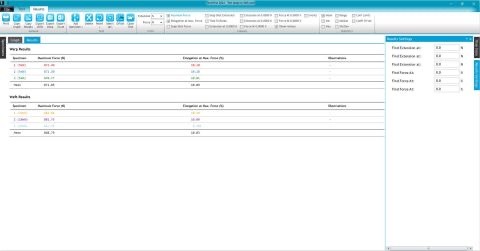

TestWiseは、Titanシリーズの万能試験機を補完するために特別に開発された試験分析ソフトウェアです。このソフトウェアの優れた機能は、試験プロセスを合理化し、効率と結果の精度を高めます。

引張試験機

TestWise key features テストワイズの主な特徴

Titan


シンプルなソフトウェア・インターフェース


Titanは、最小限のトレーニングで使用できる直感的なテスト分析ソフトウェア、TestWiseによって補完されています。


合理化された検索とお気に入り

検索フィルタを使用して規格を簡単に検索し、パーソナライズされたリストやお気に入りグループを作成して、頻繁に使用する規格に簡単にアクセスできます。


効率的な試験プロセス

新しい「自動受入」機能により、装置とコンピュータを切り替える必要がなくなります。また、定義されたオブザベーション(属性)は規格に忠実であるため、特異性と関連性が保証されます。


簡単なPDF保存

すべてのレポートをPDFに直接素早く保存でき、最終的な試験報告書作成プロセスを効率化します。


成長する規格データベース

TestWiseには、ASTM、ISO、JIS、M&S、Nextを含む750を超える規格と試験方法がプリロードされており、「フィルタ」オプションにより規格の選択を簡素化することができます。


自動パラメータ設定

TestWiseは、パラメータを自動的に試験し、試験開始時間を短縮し、ユーザーエラーを排除します。


強化された計算機能

エラストマー糸(ライクラ、スパンデックス)を使用したストレッチ素材の圧縮、エネルギー損失、ヒステリシスを含むスポーツウェア用の一連の計算により、正確な分析が容易になります。

Titan
Titan

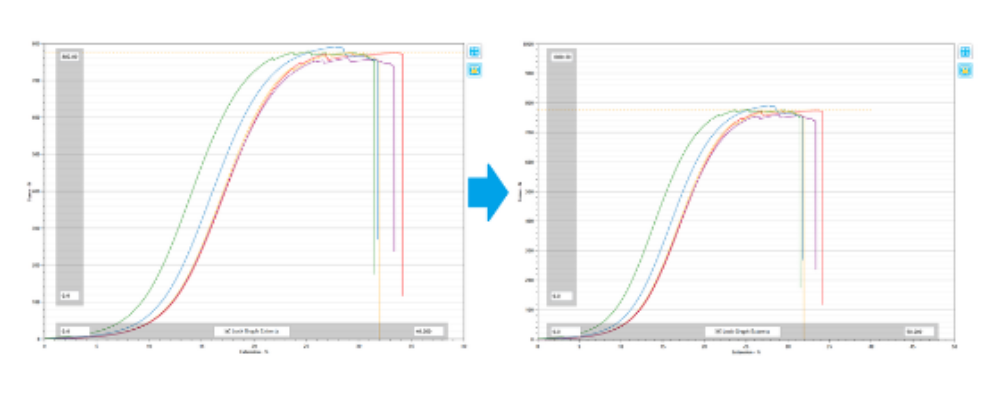

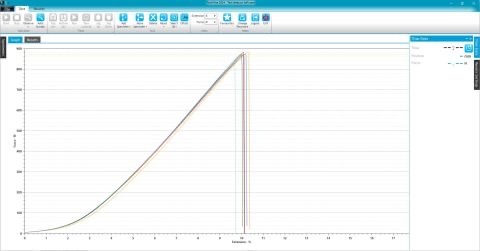

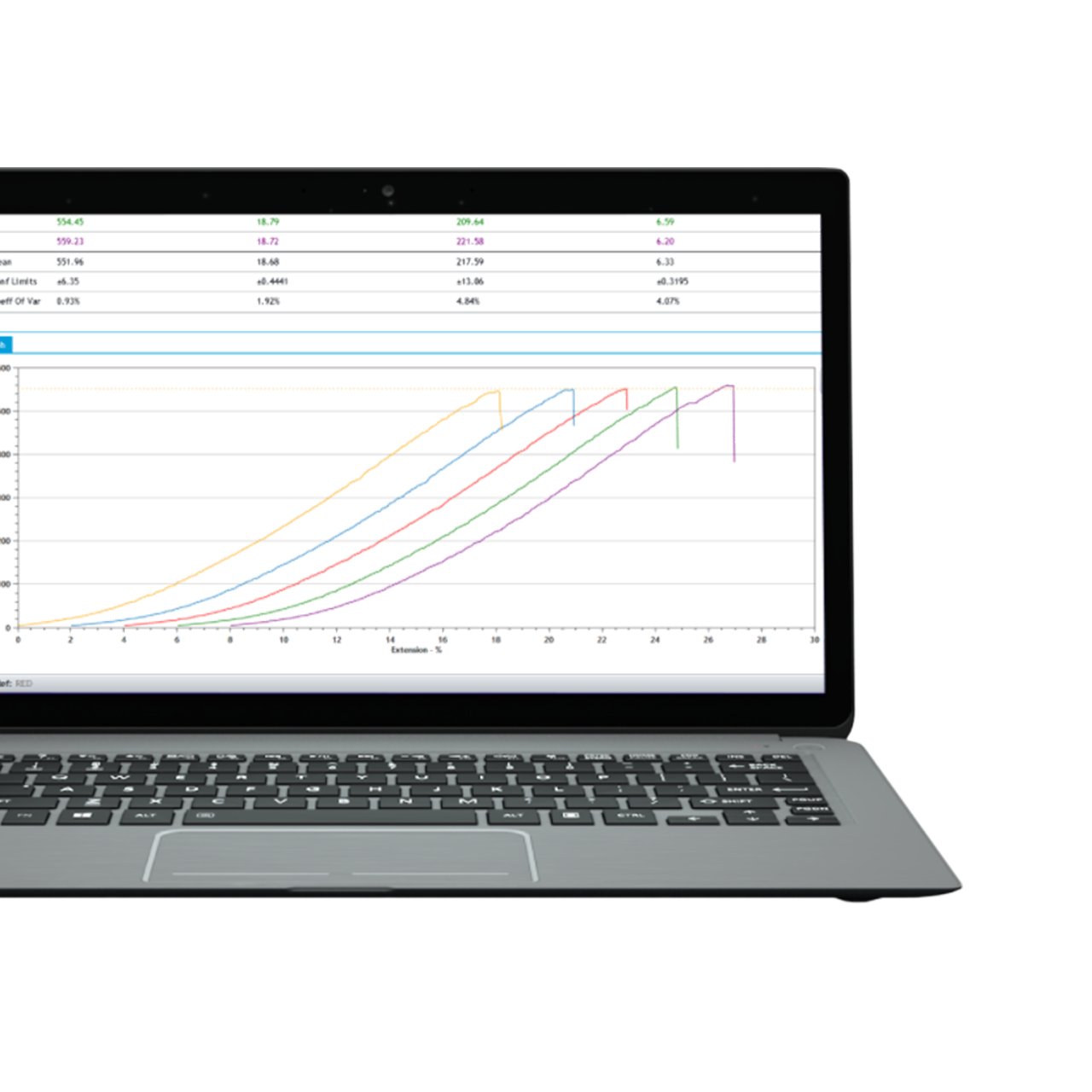

リアルタイムの結果モニタリング

伸展力と荷重の値をリアルタイムで表示することで、試験中の結果のモニタリングやトレンドの特定が容易になります。


カスタマイズ可能な統計レポート

現在の平均値を含むカスタマイズ可能な統計レポートにより、試験片の試験結果の傾向を即座に把握できます。


シームレスなExcelエクスポート

試験データをExcelにエクスポートし、グラフを自動生成することで、カスタム分析や統計の作成が可能になります。


パーソナライズされた標準設定

あらかじめロードされた広範な標準試料ライブラリに加え、ユーザーは特定の試験要件に合わせて標準試料をカスタマイズし、保存することができます。

Material / End use  試材/用途/引張試験機

テクニカル・テキスタイル(医療、防護など)
テクニカル・テキスタイル(医療、防護など)
ミリタリーテキスタイル
ミリタリーテキスタイル
個人用保護具(PPE)
個人用保護具(PPE)
アウトドアウェア
アウトドアウェア
シューズ
シューズ
バック
バック
テキスタイル
テキスタイル
不織布
不織布
張り地
張り地

技術データ/引張試験機


Titan10
据付場所
机上
容量(引張/圧縮)
10000 N
10 kN
1000 kgf
2204.6 lbf
スピード精度
±0.003%
位置精度
±0.00167 mm
垂直ストローク
900 mm
*全垂直デイライト/最大垂直移動量、ツーリングなしで測定
位置精度
±0.00167 mm
サイズ

高さ
1576 mm (62")

1090 mm (42.9")
奥行き
603 mm (23.75)
**ガードなし
重量(器械のみ)
230 kg (507 lbs)
重量(ガード付き)
261 kg (575.4 lbs)
コンピューター仕様
最低スペック

OS Windows® 8, Windows® 7, Windows® 10

Not compatible with Windows® XP or Windows® Vista

Microsoft.NET 4.0 Framework is required, as advised by TestWise software during installation.

HDD Minimum 250GB

Ports 2x USB 2.0 ports
