繊維径長測定機

OFDA4000

繊維径・繊維長・HAUTEURを、1台で高精度かつ自動測定（IWTO TM62準拠）

資料をご希望の方は、
DOWNLOAD BROCHUREをクリック下さい。
ダウンロードサイトを送付させていただきます。

製品概要/繊維径長測定機

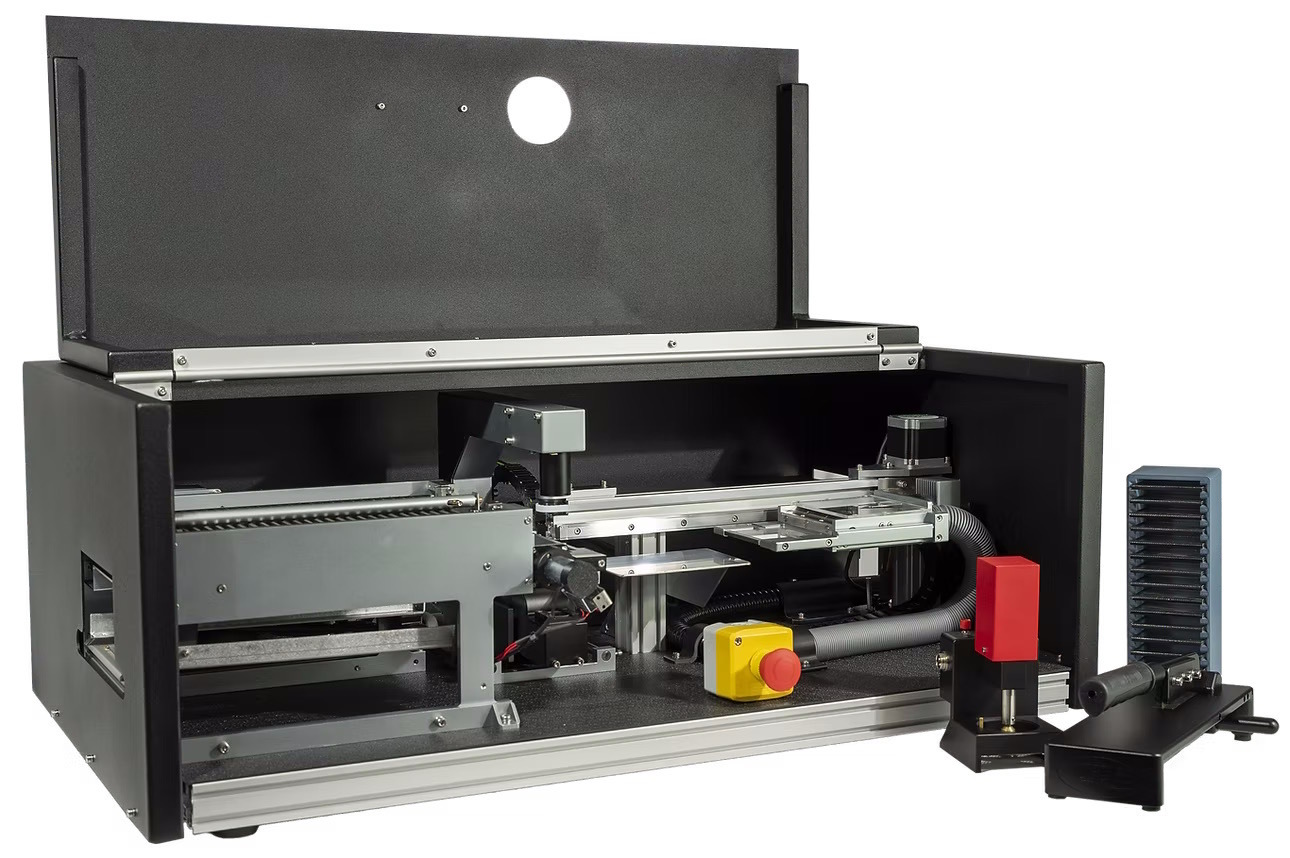

OFDA4000は、羊毛トップや各種繊維スライバーの繊維径・繊維長・Hauteur（オートゥール）を1台で自動測定できる最新の繊維分析システムです。最先端のデジタル画像解析技術により、繊維の長さ分布や直径分布、短繊維率などを高精度に測定。原料評価から紡績工程管理、品質保証まで幅広く活用でき、国際規格IWTO TM62にも準拠した信頼性の高い測定を実現します。世界30カ国以上、400台超の導入実績を持ち、グローバルに認知された繊維測定システムです。

特徴/繊維径長測定機

１．繊維径・繊維長・Hauteurを同時に自動測定
* 主要な繊維特性を1回の測定で取得し、作業効率を大幅に向上。

２．最先端のデジタル画像解析技術
* 繊維の長さ分布、直径分布、短繊維率を高精度に評価。

３．世界初の長さ・Hauteur同時測定
* トップ（梳毛条）の繊維長とHauteurを同時に測定できる革新的なシステム。

４．国際規格IWTO TM62に準拠
* ラウンドトライアルを経て正式採用された信頼性の高い測定方式。

５．短繊維率やコンフォートファクターも評価
* 梳毛工程の最適化や最終製品の品質向上に役立つ多彩な分析機能を搭載。

６．繊維径と繊維長の相関解析が可能
* 原料選定やブレンド設計、紡績条件の最適化を支援。

７．省スペース設計
* 従来必要だった複数の測定機器（Fibroliner、Almeter、OFDA100/Laserscan）の機能を1台に集約。

８．幅広い繊維に対応
* ウールトップをはじめ、多くの動物繊維、合成繊維スライバー、一部植物繊維の測定が可能。

Material & use/繊維径長測定機

１．羊毛トップ（梳毛条）

２．ラムウール、カシミヤ、モヘア、アルパカなどの動物繊維

３．合成繊維スライバー

４．一部の植物繊維

５．ウェブ状サンプル（スニペットモード対応）

動画/繊維径長測定機

測定モード/繊維径長測定機

Top Mode（トップモード）

OFDA4000の主要な測定モードであり、トップ（Top）やスライバー（Sliver）の測定用に設計されています。

このモードは、羊毛トップの国際標準測定法であるIWTO試験方法62に対応しており、世界標準の羊毛繊維測定に使用されます。

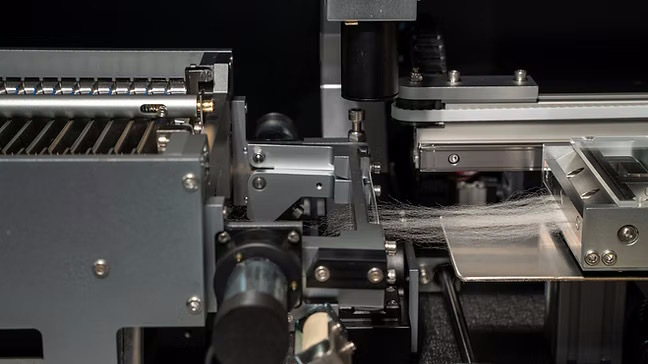

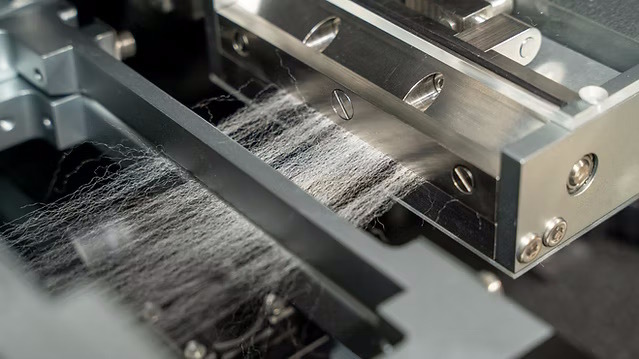

測定時には、オペレーターが繊維スライバーをOFDA4000のコームベッドへセットします。手動で行う作業はこれのみです。その後は、OFDA4000が自動的に試料を送り出し、解析を実施します。さらに、装置が適切なスキャン密度を自動設定し、あらかじめ設定されたサンプル数に達するまで測定を行います。

標準的な測定では、4,000本の繊維を約5分で測定することができます。オペレーターによる作業時間は約30秒程度です。

Tuft Mode（タフトモード）

このモードは、繊維長の測定を希望するものの、コーム加工された試料を持たないお客様のニーズに応えるために開発されました。

測定時には、試料から採取したタフト（繊維束）をシュートプレート上に配置します。その後、OFDA4000がトップモードと同様の測定を実施し、繊維の**繊維径（Diameter）および繊維長（Length）**を分析します。

Clean Snippet Mode（クリーンスニペットモード）

OFDA4000には標準機能としてClean Snippet Mode（クリーンスニペットモード）が搭載されています。

このモードは70mmガラススライドモードとも呼ばれ、OFDA2000でも利用可能な測定モードです。

油脂分を含まない試料（ノングリースサンプル）は、まずギロチンカッターを使用して長さ約2mmの短繊維片（スニペット）に裁断されます。

その後、自動分散装置（Automatic Spreader）によって70mm×70mmのガラススライド上に均一に分散されます。

作製したガラススライドをOFDAへセットすることで、繊維径などの測定を実施します。

アプリケーション（用途）/繊維径長測定機

OFDA4000による繊維長および繊維径測定方法　国際羊毛繊維機構（IWTO）が承認する試験法

各国の関連規格/繊維径長測定機

Research（研究開発）

OFDA4000は、あらゆる種類の繊維に関する研究開発において、他に類を見ない豊富な情報を提供します。
複数の測定モードを備えているため、従来は困難であったさまざまな繊維特性の評価や解析が可能となり、
新たな研究の可能性を広げます。

Top Makers（トップ製造業者向け）

OFDA4000を活用することで、測定結果を生産工程へ直接フィードバックすることができます。
短時間で測定結果を取得できるため、短繊維率（Short Fibre Percentage）をはじめとする重要な品質指標を
迅速に把握し、製造プロセスの管理および最適化に役立てることができます。

結果（測定結果）/繊維径長測定機

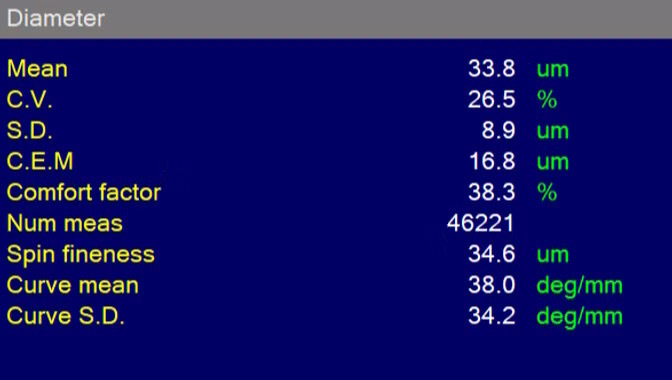

Diameter Distribution（繊維径分布）

あらゆる測定モードにおいて、繊維径の分布を確認することができます。
測定結果から、平均繊維径（Mean）、標準偏差（SD：Standard Deviation）
変動係数（CV：Coefficient of Variation）、およびコンフォートファクター
（Comfort Factor）が自動的に算出されます。

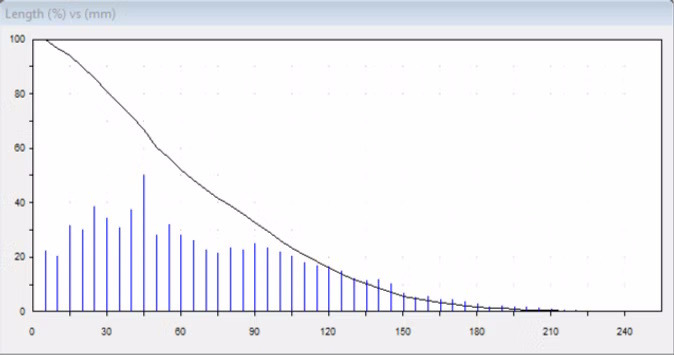

Fibre Length（繊維長測定）

平均繊維長（Average Length）、変動係数（CV）、および短繊維含有率（Short Fibre Content）などの繊維長データを取得できます。また、実際に測定された繊維長と繊維径プロファイルに基づき、Hauteur（オーター長）が自動的に算出されます。さらに、すべての繊維長データはヒストグラムおよび繊維長別割合（Percentage of Fibres at a Length）として表示されるため、繊維長の分布を視覚的に確認することができます。これにより、繊維の切断長さや破断の傾向など、生産工程や品質に関する重要な情報を把握することが可能です。

Diameter Profile（繊維径プロファイル）

OFDA4000は、これまで業界では取得することができなかった新しいデータを提供します。繊維の長さ方向に沿った各位置における繊維径（Diameter）を確認できるため、繊維の特性をより詳細に分析することが可能です。一般的に、最も短い繊維は加工工程中に切断・破断されやすいため、より細い繊維であることが多く見られます。Diameter Profileを利用することで、このような繊維長と繊維径の関係を把握し、品質管理や製造プロセスの改善に活用できます。

技術データ/繊維径長測定機

測定方式	デジタル画像解析方式
測定項目	繊維径、繊維長、Hauteur、Barbe、短繊維率、繊維径分布、カール等
繊維径測定範囲	4 ～ 300㎛
繊維長測定範囲	5 ～ 280mm
本体寸法（WxDxH）	56 x 94 x 40 cm
本体重量	約45kg
電源	AC110VまたはAC240V
消費電力	80W
解析ソフトウェア	Meswin（結果表示・分類・印刷機能搭載）
